电动风门（BDF）

电动风门（BDF）

2024-04-01 14:10:29 131

1、产品介绍BDF型电动二次风门是我公司研制开发的一种智能型电动调节分门机构，它由DKJ角行程电动执行机构、齿轮传动装置及二次风门等组成。工作时，通过接收标准的0-10mA或4-20mA直流电流信号，由DKJ角行程电动执行机构转变为相应的转角位移，通过齿轮传动装置带动风门挡板转动，完成自动调节风门的开度。由于该装置的连接传动部位安装了散热部件，从而大大减少了风温对执行机构电气元件的影响，提高了产品

1、产品介绍

BDF型电动二次风门是我公司研制开发的一种智能型电动调节分门机构，它由DKJ角行程电动执行机构、齿轮传动装置及二次风门等组成。工作时，通过接收标准的0-10mA或4-20mA直流电流信号，由DKJ角行程电动执行机构转变为相应的转角位移，通过齿轮传动装置带动风门挡板转动，完成自动调节风门的开度。由于该装置的连接传动部位安装了散热部件，从而大大减少了风温对执行机构电气元件的影响，提高了产品的稳定性、可靠性。该装置的最大优点是在热态运行时决无卡涩或不动现象的产生。

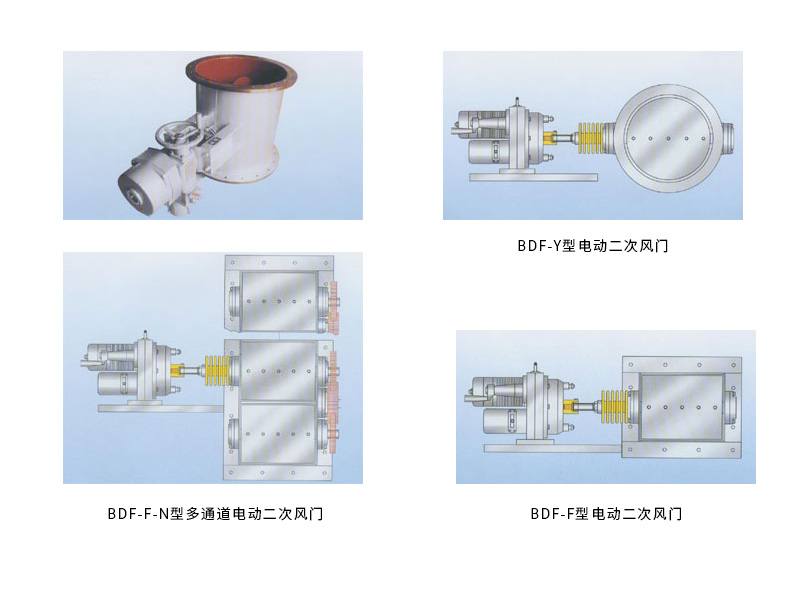

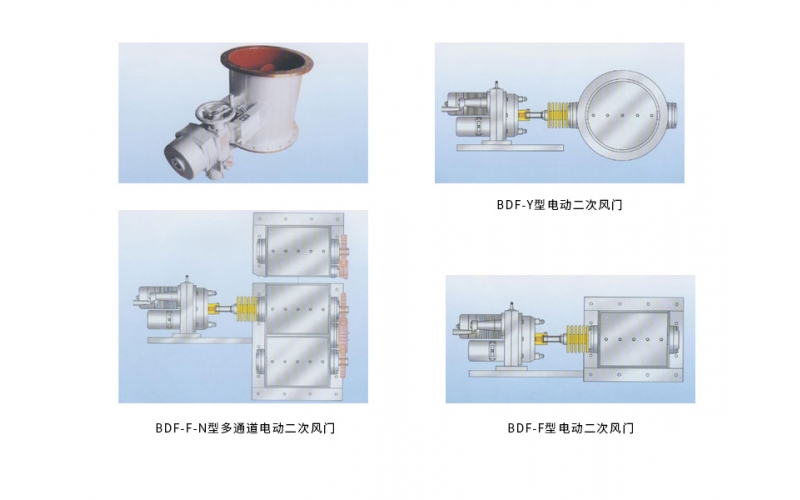

根据风门形状的不同，可分为BDF-F型（方形）和BDF-Y型（圆形）两大类，同时BDF-F方形又可分为单通道和多通道风门。


2、产品主要技术参数、结构特点及选型

型号BDF-YBDF-F
输入信号0-10mA（DC）或者 4-20mA（DC）
输入阻抗200Ω
输出力矩100Nm；250Nm；600Nm；1600Nm；4000Nm；6000Nm
出轴每转时间100s±20s
出轴有效转角90°
反应时间≤1s
电源AC380V，50Hz
使用环境DKJ角行程电动执行机构-10～+55℃；其他：-30～+300℃
行程开关上限、下限、中途（可任意位置定位）常开常闭触点各一组
基本误差±1.5%
订货型号示例
◆订货时请注明二次风门借口尺寸及长度
