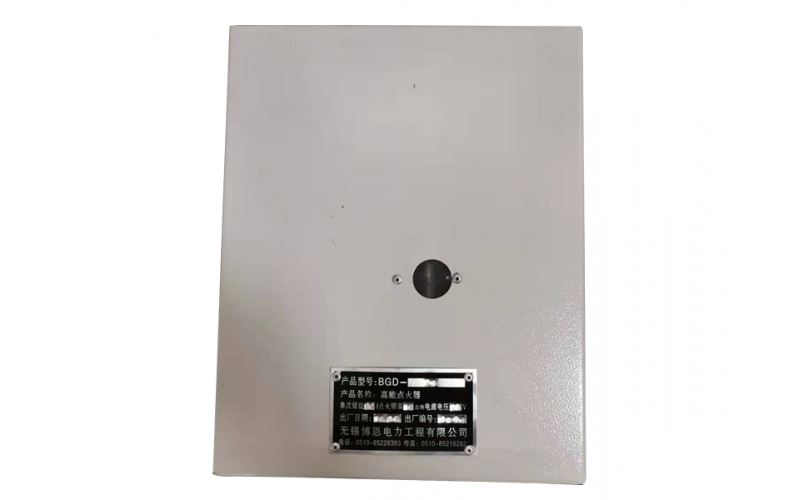

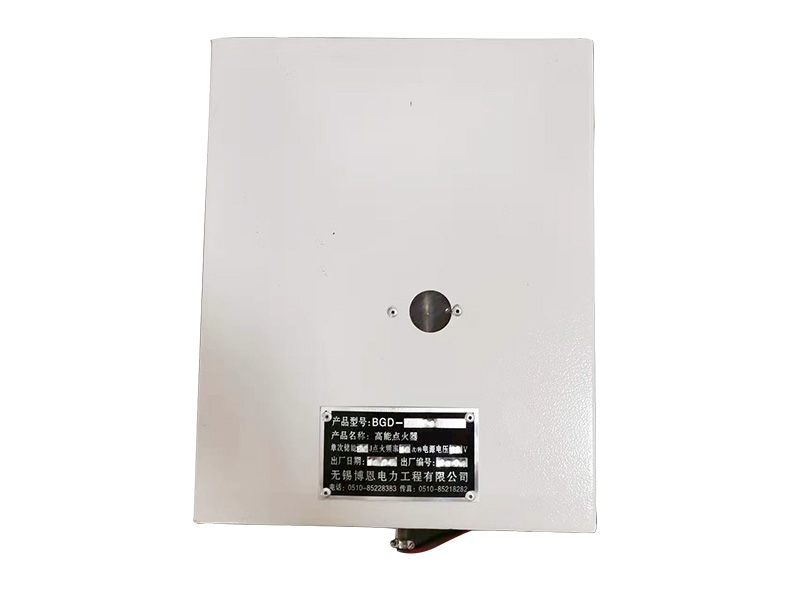

高能点火装置

1、概述
BGD型高能点火装置为我公司开发研制的新型高能点火装置，它由高能点火器、高压屏蔽电缆及点火枪（导电杆及半导体电阻的组合件）三大部分组成完整的装置。该装置可直接点燃天然气、液化石油气、煤油、柴油、重油、渣油等与空气混合之气体。它的抗污能力强，能在水、乙醚、酒精中打火，在发火端结焦的状况下仍能可靠的打火。由于该装置点火可靠、寿命长、广泛地应用于电力、华工、航运、陶瓷、纺织等行业的燃烧设备的点火、其性能优于高压间隙点火。本公司设计了交流式、直流式、安装式和便携式等多种规格的点火装置，供用户选择。
2、工作原理
该装置的工作原理是将AC220±10%的电源输入高能点火器，通过电气元件的匹配组合，将电压升至2500V，放电管放电、经高压评比电缆、点火导杆送到半导体电阻间隙打出火花、点燃混合气体或雾化油。

3、主要技术参数

BGD型高能点火装置的主要技术参数见表，点火枪及电缆的规格根据设计院及用户的要求确定。

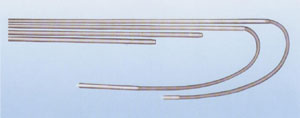

4 、点火枪结构外型图片，长度及刚性挠性结构
4-1：导电杆及高能半导体电阻的组合体俗称点火枪，它的结构形式分直杆式和挠杆式。每种形式又分为整体和分体式（及枪杆和枪头为可拆连接式）。点火枪可按用户要求特殊定做。

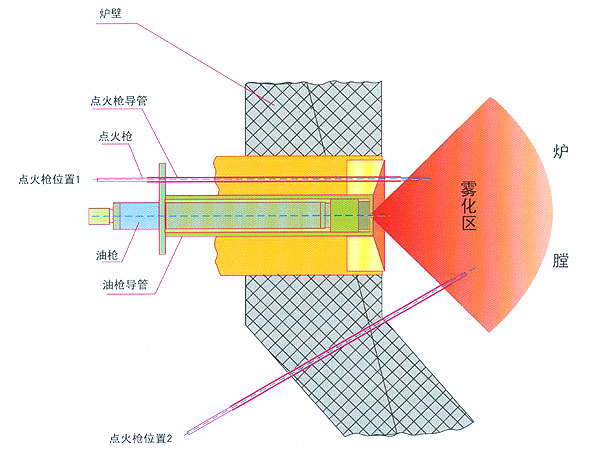

4-2：点火枪安装位置如下图
